方案背景
軍標淋雨淋雨試驗箱的淋雨試驗系統是根據GJB 367A-2001 《裝備通信設備通用規范》 、GJB 150.8-1986以及GJB150.8A-2009軍用設備淋雨試驗方法和要求 ,對軍用設備進行全面規范的淋雨試驗。該系統包括三個程序:程序Ⅰ(降雨和吹雨)、程序Ⅱ(強化)和程序Ⅲ(滴水)。
方案概述
【風速調節范圍】試驗箱內的風機可以產生從5到18米每秒不等的氣流速度,允許的風速誤差為正負5%。風源應當相對于試驗樣品的方向,以使得氣流能夠從水平方向變?yōu)?5度角,并均勻地對試驗樣品的一側進行吹打。
降雨裝置由升降裝置和滴雨盤構成。可以使用控制器來設置降雨裝置的試驗程序,并自動在三種試驗模式中切換:帶風源淋雨、距離樣品表面1米處自動降雨。滴水箱的有效滴水面積為5000×5000mm,并且針孔之間的間距為20×20mm。滴水箱是由不銹鋼材料制成的。
【噴嘴參數】噴嘴直徑為0.4毫米,滴水孔間距為20毫米,可以實現雨滴直徑在0.5到4.5毫米之間。噴頭設計應該能使水成滴狀。
【實驗時間】可以進行周期循環;連續降雨時間可以設定,極限長可達24小時;
【增強降雨效果】噴嘴的壓力必須達到或超過276kpa,雨滴的直徑為2至4.5毫米。噴頭將安裝在旋轉臺的樣品的后面和頂面,每個面都將有2排2列的噴嘴構成一個方格噴淋網陣。頂部同樣也會安裝2排2列的噴嘴,構成一個方格噴淋網陣。噴嘴之間的間距為500×500毫米,噴嘴本身呈全圓形噴霧型,采用螺紋連接可拆卸,噴射角度大約為60度。噴嘴的噴孔直徑為1.0毫米。

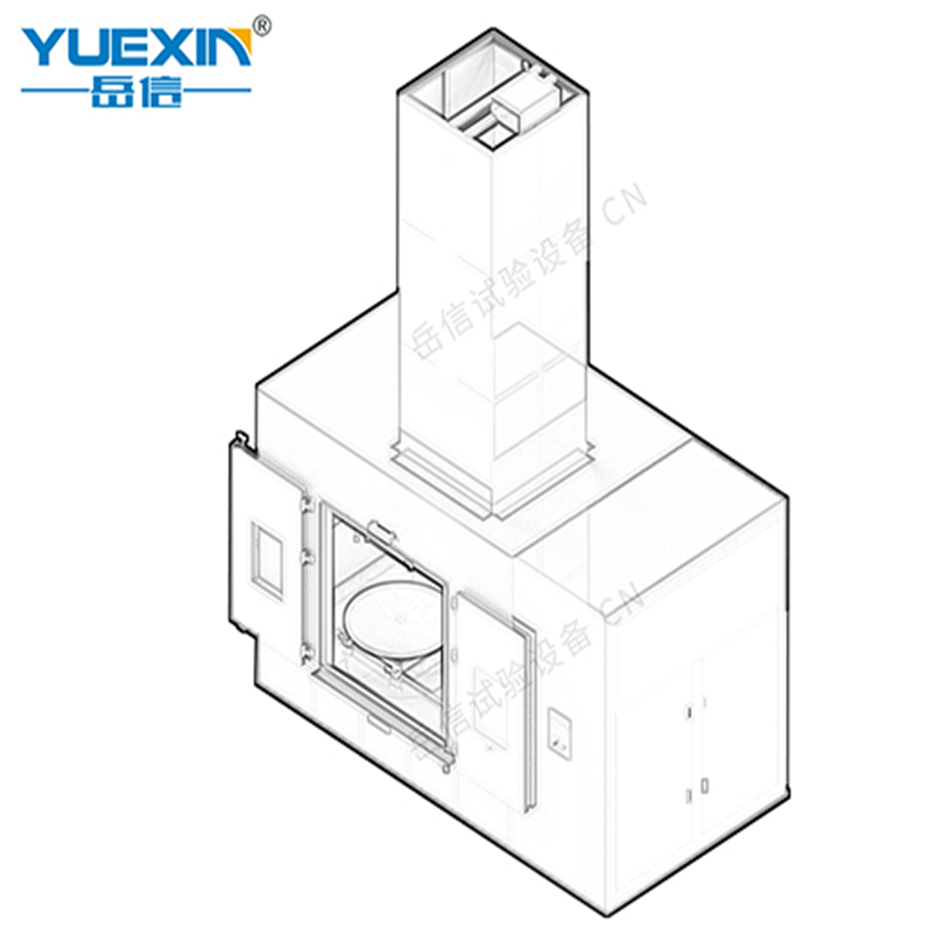

軍標淋雨試驗-設計圖
【樣品旋轉臺】安裝樣品直徑為φ1000mm;承重能力≥100Kg;轉速范圍為1~16rpm/min,連續可調,可設定自動工作;旋轉角度可任意設定,停留時間可設定。
方案價值
軍標淋雨淋雨試驗箱方案模擬實際淋雨環境,對產品進行耐水性能測試。該方案滿足設計要求,具有結構簡單、操作方便、安全可靠等特點,確保產品符合軍標要求:軍標淋雨試驗箱嚴格按照軍標要求設計,能夠模擬各種惡劣的淋雨環境,對產品進行全面的測試,確保產品符合軍標要求,提高產品的可靠性和穩定性。同時,該方案注重測試流程的規范化和標準化,有助于提高測試結果的準確性和可靠性。
